双层防雨调节百叶窗(电动)
生产标准：国标图集05J624-1《百叶窗（一）》
|

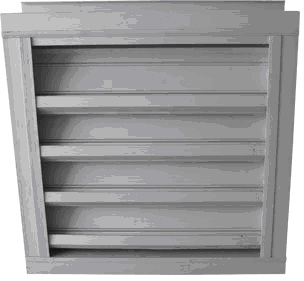

双层防雨电动调节百叶窗（正面） 双层防雨电动调节百叶窗（反面）

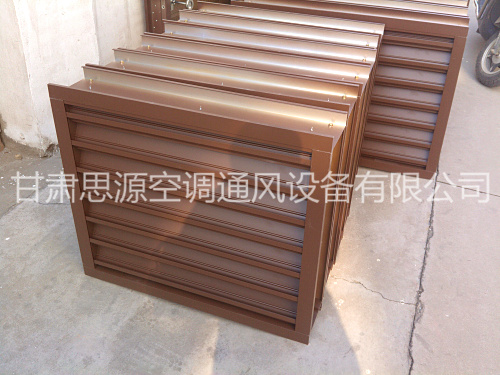

双层防雨调节百叶窗（咖啡色）
双层防雨调节百叶窗(电动)
1. 用途与特点
双层防雨调节百叶窗用于需通风防雨、隔热保温调节气流的机房或其他公众场合，它是由带集水沟的防雨叶片和带滴水框的侧框架组成，它不仅具有单层防雨百叶窗的优点，而且工作人员还能根据室内的温度或通风量的需求，去调节百叶窗的开度。百叶窗调节灵活、可靠，常年运行无需加油润滑，无噪音，密封性能良好。
2．型号表示方法  |
3．规格
3.1 洞尺寸 单位：mm
宽×高×厚=B×H×W
其中：500≤B≤1250×10
H=n×80.5+200 4≤n≤32 n为正整数
3.2 百叶窗尺度 单位：mm
宽×高×厚=b×h×w
其中：b=B-15 h=H-15 W=160
4. 技术参数
4.1 有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数，因此，有效面积系数只能给出一个平均值，即为0.5251。
4.2 阻力性能测试表
4.2.1 干工况双层 铝合金百叶窗阻力性能数据表：
|
风速m／s |
1.5 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
|
阻力Pa |
6.00 |
13.5 |
23.8 |
47.6 |
75.5 |
106.8 |
139.2 |
|
阻力系数§ |
4.45 |
4.58 |
4.67 |
4.78 |
4.82 |
4.89 |
4.95 | 4.2.2 湿工况双层 铝合金百叶窗阻力性能数据表：
|
风速m／s |
1.5 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
|
阻力Pa |
6.60 |
13.7 |
25.1 |
49.8 |
76.2 |
119.4 |
145.6 |
|
阻力系数§ |
4.78 |
4.80 |
4.85 |
4.92 |
4.98 |
5.02 |
5.10 | 4.3 双层 铝合金百叶窗过水测试表
|
风速m／s |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
7.0 |
|
过水量g／㎏ |
1.19 |
1.04 |
0.86 |
0.75 |
0.58 |
0.50 |
0.24 | 4.4双层 铝合金百叶窗漏风测试表
|
压差Pa |
42 |
95 |
130 |
168 |
210 |
252 |
282 |
|
漏风量m3∕h |
252 |
405 |
520 |
604 |
707 |
784 |
870 | 4.5 双层 铝合金百叶窗最大承受风速：35m／s
4.6 双层 铝合金百叶窗额定风量：21000 m3∕h·㎡
4.7 驱动器
4.7.1 手动执行机构：
每单个百叶窗配一个手动执行机构。
4.7.2 电动执行机构：
a.电源：24VAC±20%,50Hz; 24VDC
220VAC±15%,50Hz; 240VAC±10%, 50Hz
b.防护等级：IP54
c.环境条件：-20℃～+59℃，95%RH 无凝结水
d.噪音：小于45Db(A)
e.面积及功能配备表：
|
|
≤0.5㎡ |
≤1.0㎡ |
≤2.5㎡ |
≤4.5㎡ |
|
24VAC，24VDC |
2W |
2W |
1.5W |
3W |
|
220VAC，50Hz |
1W |
2W |
8W |
10W | |
